🧩 اصول کار

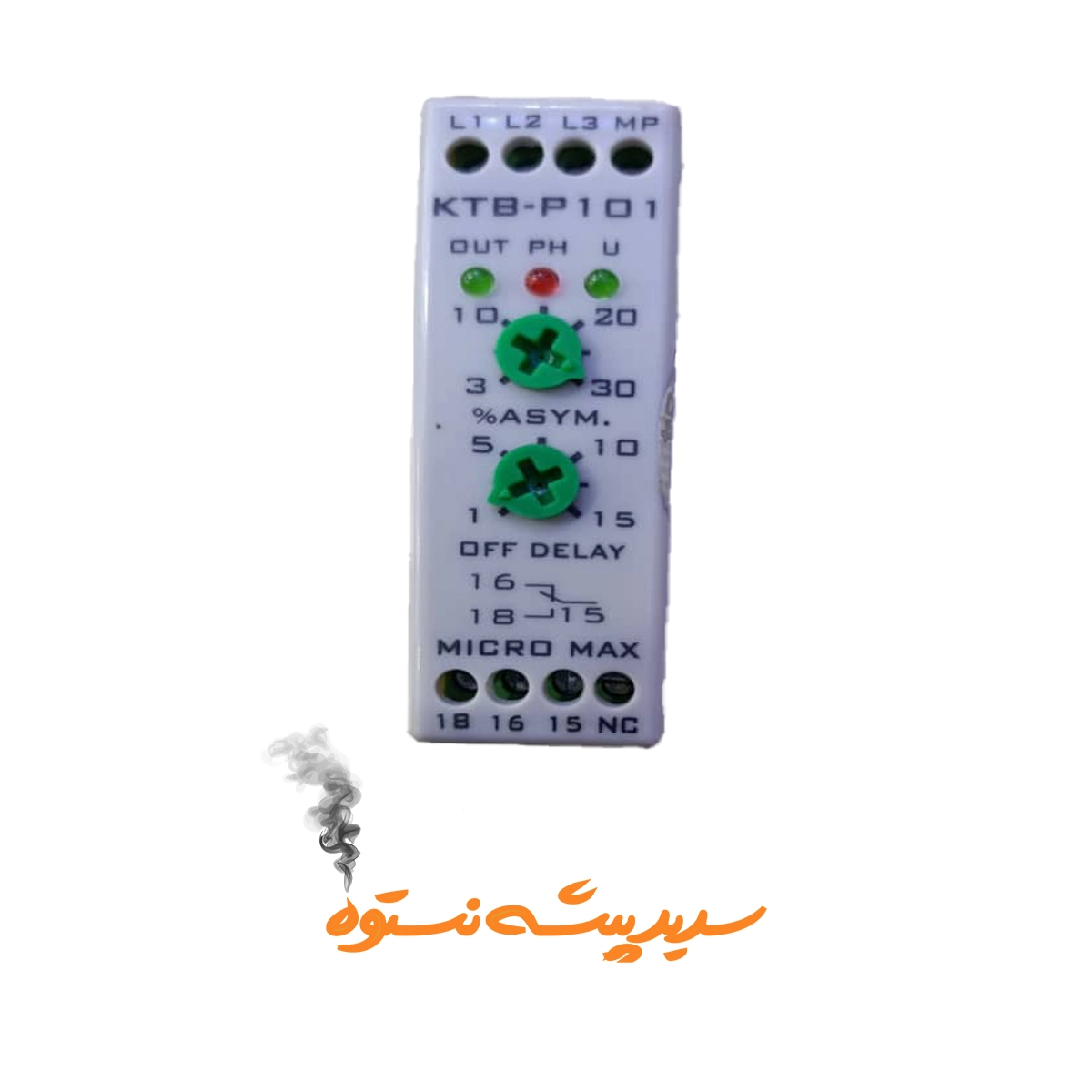

🔌 با اتصال فازها و نول به ترمینال‌های L1, L2, L3, MP، در صورت صحیح بودن ترتیب و ولتاژ، چراغ U روشن می‌شود.
⏱️ پس از حدود ۱۰ ثانیه، چراغ OUT فعال شده و رله اجازه عملکرد به کنتاکتور اصلی می‌دهد.

⚠️ حفاظت و اعلام خطا

در صورت بروز خطا در شبکه مانند:
⚡ دوفاز شدن
🔁 جابجایی فاز
📈 افزایش یا 📉 کاهش ولتاژ
چراغ PH روشن شده و خروجی OUT قطع می‌شود تا از آسیب به تجهیزات جلوگیری شود ❌

🔧 نصب و راه‌اندازی

🔹 ترمینال‌های L1, L2, L3 از ورودی کنتاکتور تغذیه می‌شوند.
🔹 ترمینال MP به نول شبکه متصل شود ⚪
⚠️ اتصال دقیق نول برای عملکرد صحیح دستگاه ضروری است.

⚙️ تنظیمات

1️⃣ ⏳ زمان تأخیر قطع: قابل تنظیم بین ۱ تا ۱۵ ثانیه برای جلوگیری از عملکرد ناخواسته.
2️⃣ ⚙️ حساسیت قطع فاز: قابل تنظیم بین ۵٪ تا ۳۰٪ بسته به شرایط شبکه.
